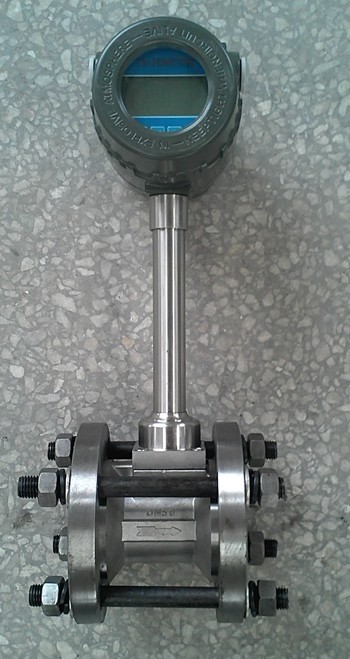

渦街流量計的安裝渦街流量計安裝的基本要求
   1).流量傳感器可安裝在室內或室外，避開高壓線、旋轉機械設備、有毒有害環境、強烈機械振動等危及人身和儀表安全的環境，及與流量傳感器使用條件不相符的溫度、濕度環境。選擇在安全，便于安裝、調試和檢修，環境比較好的地方。
   2).在設計流量傳感器安裝位置時，除了考慮直管段條件外，還應給流量傳感器的周圍留有足夠的操作空間，以方便安裝、調試和檢修。特別是要給人留有安全、方便的操作空間。儀表被安裝在高空時，應制作操作平臺，確保人在高空操作的安全。
   3).流量傳感器可以安裝在水平、垂直或傾斜的管道上。但當測量液體時，安裝在垂直或傾斜的管道上的流量傳感器，必須保證液體的流向自下而上，以保證管道內充滿液體，以及抵消附加重力的沖擊(見圖九)。
   4).流量傳感器的上游和下游應留有較長的直管段，直管段的尺寸根據上游的管道型式不同而異。根據JB/T9249—1999渦街流量傳感器標準，表(三)列出了傳感器上游不同管道型式下的*低直管段長度要求。
   5).安裝流量傳感器的管道內徑必須與流量傳感器內徑一致。否則在安裝流量傳感器的那一段上下游管道要進行變徑。選擇管徑的原則是：管道內徑必須與流量傳感器的公稱內徑一致。兩內徑的相對誤差控制在±1%以內為好。在保證耐壓強度的前提下，公稱壓力在
     ST-LU渦街流量計、LUGB渦街流量傳感器　使用說明書
4Mpa以內的直管段管徑尺寸參考表(四)。
   6).為了檢修拆卸時，不影響連續生產。在有條件的情況下，推薦采用有旁通管道的安裝方法。見圖十二。
   7).流量傳感器的上游不應安裝調節閥或半開閥門，以免影響流量傳感器的精確度和穩定性。調節閥或半開閥門應安裝在流量傳感器下游5DN之外。見表三及圖十二?！癉N”為流量傳感器公稱通徑。

渦街流量計安裝注意事項：
   1.安裝流量傳感器之前，先將“法蘭”焊接在管道上，不允許將法蘭與傳感器在裝配狀
態下對管道進行焊接以免因過熱損壞儀表。焊接要保證法蘭密封端面與管道垂直
    2.焊接法蘭前，要使兩法蘭凸面(密封面)之間的距離等于或略大于表體長度L。見圖五及表(五)?！癓”為兩個安裝法蘭之間給流量計留出的安裝空間.


公稱壓力4Mpa以下的直管段推薦管徑尺寸

公稱通徑DN 15 20 25 40 50 65 80
　外徑X壁厚 無縫管 20X2.5 25X2.5 32X3.5 45X2.5 57X3.5 73X4 89X4.5
不銹管 20X2.5 25X2.5 30X3.5 45X2.5 57X3.5 73X4 89X4.5
公稱通徑DN 100 125 150 200 250 300 　
　外徑X壁厚 無縫管 108X4 134X4.5 159X4.5 219X9.5 273X11 325X12 　
不銹管 108X4.5 134X4.5 159X5 219X9.5 273X11 325X12 　
安裝尺寸

口徑 DN DN DN DN DN DN DN DN DN DN DN DN DN
尺寸 15 20 25 40 50 65 80 100 125 150 200 250 300
L 法蘭夾裝式 57 57 57 75 75 75 75 90 90 110 150 180 210
法蘭安裝式 200 200 200 200 200 200 200 250 250 300 350 450 500
D 100 100 160 180 215 220 195 230 270 300 370 450 515
H 360 360 360 380 380 385 390 410 440 460 585 610 745

   公司提供的法蘭一般是“承插式”法蘭，或者是“對焊”法蘭。焊接承插式法蘭前，首先要將管道端面處理平齊、端面與管道軸線垂直，管口內外不允許存在鐵屑和毛刺。然后將管道插入法蘭孔內，一直揷到臺階孔的內端面對齊，并且管道內孔要與法蘭內孔同心，然后再進行焊接。見圖六。焊接對焊式法蘭時，要先將管道端口處理平齊、并且制出30°～60°的焊接坡口，再將管道與法蘭的內口對正，以保證兩者同心，然后再進行焊接。焊接后，要清理內壁的焊瘤和焊渣，以促使內表面光滑無阻。見圖七。
   焊接法蘭要保證法蘭上的螺栓孔要對準，以保證螺栓的正確聯結。

   安裝傳感器時，一般是使傳感器處于正立的位置。但當被測管道為水平安放的高溫管道時，例如：蒸汽管道或熱油、熱水管道。可使儀表圍繞管道軸線旋轉一個角度再進行安裝，如圖八?？筛鶕?jù)管道溫度及環境空間大小，決定旋轉的角度大小，*多可以旋轉±180°。以減少高溫對電子元器件的不良影響。

選用分體式渦街流量傳感器(見圖十)，是為了更好地避開高溫或其它較為惡劣的環境?；蚴瞧渌厥獾囊?。此時應將放大器或轉換器安裝在距離傳感器4米之內，便于維護且環境比較好的地方。通過支架上的三個ф5.5的孔，用M5的螺栓將其固定在墻上或自制的支架上。
　　分體式渦街流量傳感器的接線和密封要求，與一體式的一樣。請參見圖十三～圖十九。
安裝傳感器時，其流向標志應與管道內介質的流向一致。
溫度變送器、壓力變送器與流量傳感器的配套安裝位置見圖
    具體安裝、接線的要求，見各自的說明書。
儀表安裝到室外時，有條件的，可為儀表設計安裝一個防護帽。以防暴曬和暴雨等其它惡劣環境的影響或破壞。
管道自身或者受外界影響，有較為嚴重的機械振動，影響儀表正常工作時，可重新選擇儀表的安裝地點和位置，遠離振動?；蛘邔x表附近的管道加以剛性固定，抑制振動。見圖或者在上下游直管段以外安裝軟管聯接，緩沖并隔離振動。

流量計的信號傳輸接線
流量傳感器頻率輸出：采用三芯屏蔽電纜SBVPV3ｘ0.4，傳輸距離可達4000米。電流輸出：采用二芯屏蔽電纜SBVPV2ｘ0.5，傳輸距離要綜合考慮負載電阻不大于750歐姆。
電纜可以架空，也可以埋地敷設。但布線要遠離高壓線，不要與動力線緊靠并行。3.3.傳感器頻率輸出與顯示儀表的接線，見圖十三～圖十四。
電流輸出與顯示儀表的接線
